Accesorios para armarios y carros de control numérico
Descripción
Accesorios para armarios y carros de control numérico

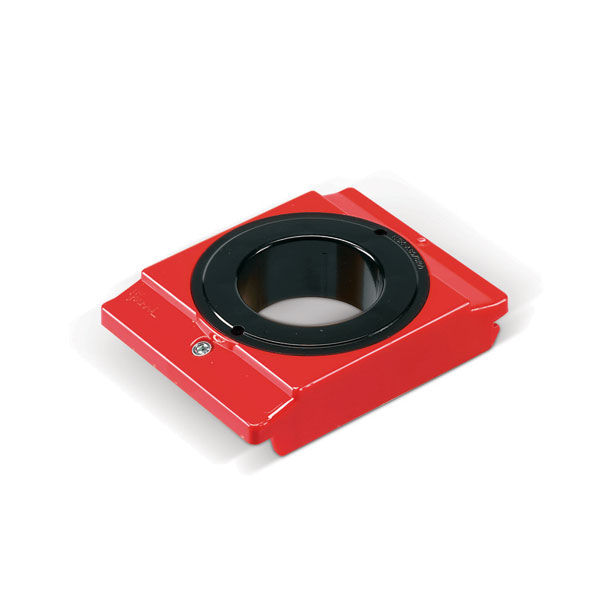

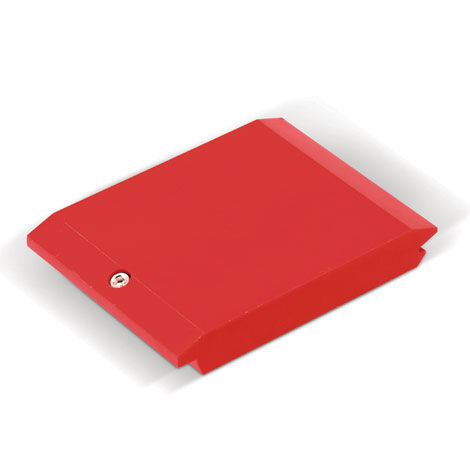

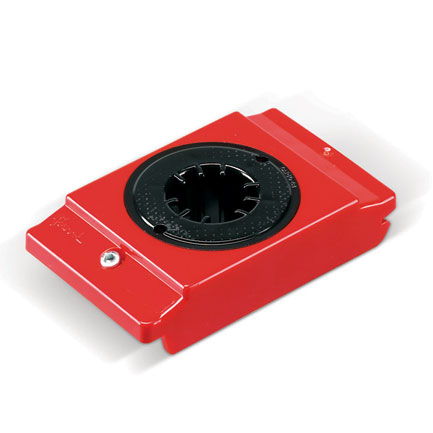

Conos porta-herramientas para contro numérico
Los conos porta-herramientas están fabricados en plástico de gran dureza.
Están disponibles en color rojo.
 |  |  |  |
|||||
| Artículo | FNC95100003 | FNC95100103 | FNC95300003 | FNC95300103 | FNC95400003 | FNC95400103 | FNC95500003 | FNC95500103 |
| Composición | 1 pieza | 10 piezas | 1 pieza | 10 piezas | 1 pieza | 10 piezas | 1 pieza | 10 piezas |
| Dimensiones LxFxH (mm) | 65x138x48 | 65x138x48 | 65x138x63 | 65x138x63 | 83x138x63 | 83x138x63 | 101x138x63 | 101x138x63 |
| Porta-herramientas | ISO 30 | ISO 30 | ISO 40 | ISO 40 | ISO 45 | ISO 45 | ISO 50 | ISO 50 |
 |  |  |  |
|||||
| Artículo | FNC95600003 | FNC95600103 | FNC95700003 | FNC95700103 | FNC95800003 | FNC95800103 | FNC95900003 | FNC95900103 |
| Composición | 1 pieza | 24 piezas | 1 pieza | 24 piezas | 1 pieza | 16 piezas | 1 pieza | 16 piezas |
| Dimensiones LxFxH (mm) | 65x138x76 | 65x138x76 | 83x138x84 | 83x138x84 | 83x138x99 | 83x138x99 | 101x138x114 | 101x138x114 |
| Porta-herramientas | VDI 30 | VDI 30 | VDI 40 | VDI 40 | VDI 50 | VDI 50 | VDI 60 | VDI 60 |
 |  |  |  |
|||||
| Artículo | FNC97200003 | FNC97200103 | FNC97300003 | FNC97300103 | FNC97400003 | FNC97400103 | FNC97500003 | FNC97500103 |
| Composición | 1 pieza | 4 piezas | 1 pieza | 4 piezas | 1 pieza | 4 piezas | 1 pieza | 4 piezas |
| Dimensiones LxFxH (mm) | 64x138x50 | 64x138x50 | 64x138x50 | 64x138x50 | 64x138x50 | 64x138x50 | 82x138x50 | 82x138x50 |
| Porta-herramientas | CONO MORSE 2 | CONO MORSE 2 | CONO MORSE 3 | CONO MORSE 3 | CONO MORSE 4 | CONO MORSE 4 | CONO MORSE 5 | CONO MORSE 5 |
|  |  | |  |
||||||
| Artículo | FNC92700003 | FNC92700103 | FNC92750003 | FNC92750103 | FNC92800003 | FNC92800103 | FNC92850003 | FNC92850103 | FNC92900003 | FNC92900103 |
| Composición | 1 pieza | 10 piezas | 1 pieza | 10 piezas | 1 pieza | 10 piezas | 1 pieza | 10 piezas | 1 piezas | 10 piezas |
| Dimensiones LxFxH (mm) | 64x138x40 | 64x138x40 | 82x138x40 | 82x138x40 | 82x138x40 | 82x138x40 | 82x138x40 | 82x138x40 | 106x138x40 | 106x138x40 |
| Porta-herramientas | CAPTO C3 | CAPTO C3 | CAPTO C4 | CAPTO C4 | CAPTO C5 | CAPTO C5 | CAPTO C6 | CAPTO C6 | CAPTO C8 | CAPTO C8 |
 |  |  |
||||
| Artículo | FNC92100003 | FNC92100103 | FNC92200003 | FNC92200103 | FNC92300003 | FNC92300103 |
| Composición | 1 pieza | 10 piezas | 1 pieza | 10 piezas | 1 pieza | 10 piezas |
| Dimensiones LxFxH (mm) | 64x138x30 | 64x138x30 | 64x138x30 | 64x138x30 | 82x138x30 | 82x138x30 |
| Porta-herramientas | HSK A32-B40 | HSK A32-B40 | HSK A40-B50 | HSK A40-B50 | HSK A50-B63 | HSK A50-B63 |
 |  |  |
||||
| Artículo | FNC92400003 | FNC92400103 | FNC92500003 | FNC92500103 | FNC92600003 | FNC92600103 |
| Composición | 1 pieza | 10 piezas | 1 pieza | 10 piezas | 1 pieza | 10 piezas |
| Dimensiones LxFxH (mm) | 82x138x30 | 82x138x30 | 106x138x30 | 106x138x30 | 106x138x30 | 106x138x30 |
| Porta-herramientas | HSK A63-B80 | HSK A63-B80 | HSK A80-B100 | HSK A80-B100 | HSK A100-B125 | HSK A100-B125 |
 | |  |
|
| Artículo | FNC90100003 | FNC90200003 | FNC90300003 |
| Composición | 1 pieza | 1 pieza | 1 pieza |
| Dimensiones LxFxH (mm) | 58x138x20 | 65x138x20 | 75x138x20 |
| Porta-herramientas | 58 mm | 65 mm | 75 mm |
|  |
|||
| Artículo | FNC90400003 | FNC90400103 | FNC90500003 | FNC90500103 |
| Composición | 1 pieza | 10 piezas | 1 pieza | 10 piezas |
| Dimensiones LxFxH (mm) | 87x138x20 | 87x138x20 | 105x138x20 | 105x138x20 |
| Porta-herramientas | 87 mm | 87 mm | 105 mm | 105 mm |
| |
|||
| Artículo | FNC96400003 | FNC96400103 | FNC96500003 | FNC96500103 |
| Composición | 1 pieza | 24 piezas | 1 pieza | 16 piezas |
| Dimensiones LxFxH (mm) | 83x138x99 | 83x138x99 | 101x138x114 | 101x138x114 |
| Porta-herramientas | 2" | 2" | 2" 1/4 | 2" 1/4 |

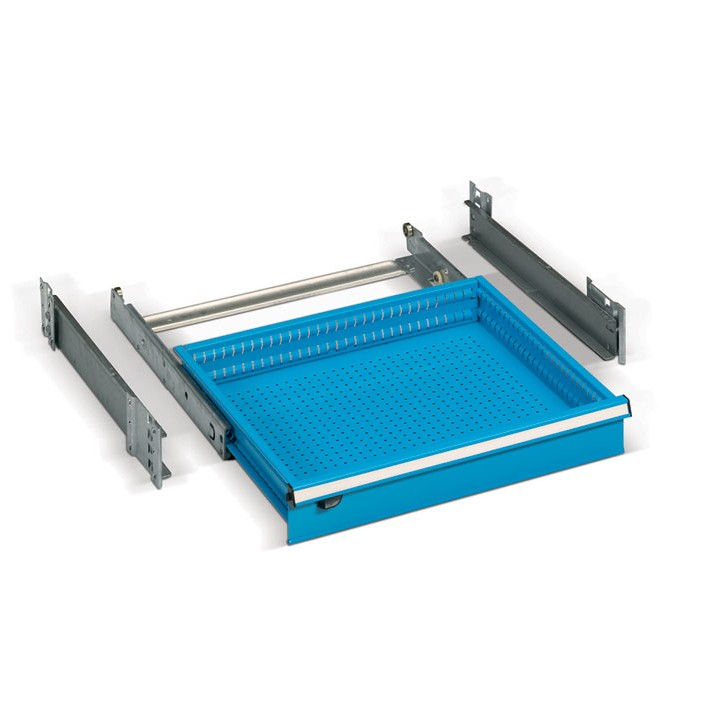

Bandejas porta-herramientas
 |  |  |  |  |  |  |
|
| Tipo 1 | Tipo 2 | Tipo 3 | Tipo 4 | Tipo 5 | Tipo 6 | Tipo 7 | |
| Artículo | FNC50200001 | FNC51200001 | FNC52200001 | FNC50500001 | FNC51400001 | FNC51600001 | FNC52500001 |
| Descripción | Bandeja porta-herramientas para carros y armarios SYSTEM | Bandeja porta-herramientas para carros y armarios STANDARD | Bandeja porta-herramientas para carros de 685 y armarios SYSTEM/STANDARD | Badeja porta-herramientas para armarios SYSTEM | Bandeja porta-herramientas para armarios PERFORM/SYSTEM | Bandeja porta-herramientas para armarios PERFORM | Bandeja porta-herramientas para armarios SYSTEM |
| Dimensiones LxFxH (mm) | 584x140x146 | 584x444x69 | 584x592x69 | 584x140x146 | 890x444x69 | 965x500x69 | 584x140x146 |
| Carga (kg) | 50 | 150 | 150 | 80 | 150 | 150 | 150 |
| Artículo | FNC56200001 | FNC57210001 | FNC56400001 | FNC57410001 | FNC57100099 | FNC57110099 |
|---|---|---|---|---|---|---|
| Descripción | Anclaje para soporte tipo 2 montaje horizontal | Anclaje para soporte tipo 2 montaje inclinado | Anclaje para soporte tipo 3 y 7 montaje horizontal | Anclaje para soporte tipo 3 y 7 montaje inclinado | Anclaje para soporte tipo 1 y 4 montaje horizontal | Anclaje para soporte tipo 1 y 4 montaje inclinado |
| Artículo | FNC56300001 | FNC58300001 | FNC50050099 | FNC24100000 | FCN55600004 | FCN53200004 |
|---|---|---|---|---|---|---|
| Descripción | Soportes bandeja tipo 5 para longitudes de cono 93/118/143 | Soportes bandeja tipo 5 para longitudes de cono 143/168/193 | Asas para bandejas tipo 1 y 4 | Soporte de aluminio con goma para bandeja tipo 1 | Porta-documentos DIN A4 | Estante porta-utensilios para carro |
| Artículo | FNC30100001 | FNC30300007 | FNC25100000 |
|---|---|---|---|
| Descripción | Travesaño perforado para carro | Cubierta de neopreno | Soporte de multiplex perforable para bandeja tipo 1 |
| Artículo | Diámetro máximo utensilios | Máximo anillos | Unidades por anillo |
|---|---|---|---|
| FCN31050099 | 15 | 16 | 2 |
| FCN31100099 | 27 | 12 | 3 |
| FCN31150099 | 35 | 9 | 4 |
| FCN31200099 | 48 | 8 | 5 |
| FCN31250099 | 60 | 6 | 6 |
| FCN31300099 | 73 | 6 | 7 |
| FCN31350099 | 85 | 5 | 8 |
| FCN31400099 | 98 | 4 | 9 |
| FCN31450099 | 110 | 4 | 10 |
| FCN31500099 | 123 | 4 | 11 |
| FCN31550099 | 135 | 3 | 12 |
Composición de montaje porta-herramientas
| Artículo | Tipos de cono | Soporte de mesa | Tipo 1 | Tipo 2 | Tipo 3 | Tipo 4 | Tipo 5 | Tipo 6 | Tipo 7 |
|---|---|---|---|---|---|---|---|---|---|
| FNC95100003 | ISO 30 | 24 | 7 | 24 | 32 | 12 | 33 | 36 | 48 |
| FNC95300003 | ISO 40 | 24 | 7 | 24 | 32 | 12 | 33 | 36 | 48 |
| FNC95400003 | ISO 45 | 18 | 5 | 18 | 24 | 10 | 27 | 30 | 40 |
| FNC95500003 | ISO 50 | 15 | 5 | 15 | 20 | 8 | 24 | 24 | 32 |
| FNC95600003 | VIDI 30 | 24 | 7 | 24 | 32 | 12 | 33 | 36 | 48 |
| FNC95700003 | VIDI 40 | 18 | 5 | 18 | 24 | 10 | 27 | 30 | 40 |
| FNC95800003 | VIDI 50 | 18 | 5 | 18 | 24 | 10 | 27 | 30 | 40 |
| FNC95900003 | VIDI 60 | 15 | 5 | 15 | 20 | 8 | 24 | 24 | 32 |
| FNC97200003 | CONO MORSE 2 | 24 | 7 | 24 | 32 | 12 | 33 | 36 | 48 |
| FNC97300003 | CONO MORSE 3 | 24 | 7 | 24 | 32 | 12 | 33 | 36 | 48 |
| FNC97400003 | CONO MORSE 4 | 24 | 7 | 24 | 32 | 12 | 33 | 36 | 48 |
| FNC97500003 | CONO MORSE 5 | 18 | 5 | 18 | 24 | 10 | 27 | 30 | 40 |
| FNC92700003 | CAPTO C3 | 24 | 7 | 24 | 32 | 12 | 33 | 36 | 48 |
| FNC92750003 | CAPTO C4 | 18 | 5 | 18 | 24 | 10 | 27 | 30 | 40 |
| FNC92800003 | CAPTO C5 | 18 | 5 | 18 | 24 | 10 | 27 | 30 | 40 |
| FNC92850003 | CAPTO C6 | 18 | 5 | 18 | 24 | 10 | 27 | 30 | 40 |
| FNC92900003 | CAPTO C8 | 12 | 4 | 12 | 16 | 8 | 21 | 24 | 32 |
| FNC92100003 | HSK A32-B40 | 24 | 7 | 24 | 32 | 12 | 33 | 36 | 48 |
| FNC92200003 | HSK A40-B50 | 24 | 7 | 24 | 32 | 12 | 33 | 36 | 48 |
| FNC92300003 | HSK A50-B63 | 18 | 5 | 18 | 24 | 10 | 27 | 30 | 40 |
| FNC92400003 | HSK A63-B80 | 18 | 5 | 18 | 24 | 10 | 27 | 30 | 40 |
| FNC92500003 | HSK A80-B100 | 12 | 4 | 12 | 16 | 8 | 21 | 24 | 32 |
| FNC92600003 | HSK A100-B125 | 12 | 4 | 12 | 16 | 8 | 21 | 24 | 32 |
| FNC96400003 | 2" | 18 | 5 | 18 | 24 | 10 | 27 | 30 | 40 |
| FNC96500003 | 2" 1/4 | 15 | 5 | 15 | 20 | 8 | 24 | 24 | 32 |
| FNC90100003 | 58 MM | 27 | 9 | 27 | 36 | 15 | 42 | 45 | 60 |
| FNC90200003 | 65 MM | 24 | 8 | 24 | 32 | 14 | 39 | 42 | 56 |
| FNC90300003 | 75 MM | 21 | 7 | 21 | 28 | 12 | 33 | 36 | 48 |
| FNC90400003 | 87 MM | 18 | 6 | 18 | 24 | 10 | 27 | 30 | 40 |
| FNC90500003 | 105 MM | 15 | 5 | 15 | 20 | 8 | 24 | 24 | 32 |
